PROFINET通讯扩展卡解决方案

发布日期:2023-05-09 10:07:04发布人:孚瑞肯电气阅读次数:1499次

一、方案背景

PROFINET是一个开放式的工业以太网通讯协定,是由PROFIBUS & PROFINET国际协会所提出。PROFINET应用TCP/IP及资讯科技的相关标准,是实时的工业以太网。

PROFINET有模组化的结构,使用者可以依其需求选择层叠的机能。各机能的差异是在于为了满足高速通讯的需求,而对应资料交换种类的不同。

PROFINET可分为PROFINET CBA及PROFINET IO二种:PROFINET CBA适合经由TCP/IP,以元件为基础的通讯,PROFINET IO 则使用在需要实时通讯的系统。PROFINET CBA和PROFINET IO可以在一个网络中同时出现。

PROFINET IO是为分散式周边的实时(RT)及等时(英语:Isochronous)实时(IRT)通讯所设计。其名称RT及IRT只是在说明配合PROFINET IO通讯时的实时特性。

二、解决方案介绍

针对客户现场需要控制多台变频器,对控制精度要求高,传输速率快,以及需要实时通讯等问题需要用到PROFINET通讯。选择我们FR500系列变频器配上EXC-COM05 PROFINET 扩展卡(以下简称 COM05-PN 卡),在COM05-PN 卡安装完成后,设置好相关的报文类型对PN卡重新上电即可与 PN 卡正常通讯,设置的报文类型需要与PLC中组态时保持一致。

在配置好相关参数与变频器通讯上后,即可在线监控该局域网所通讯上的变频器,实现故障及时处理以及对多台变频器运行数据实时监控等功能。

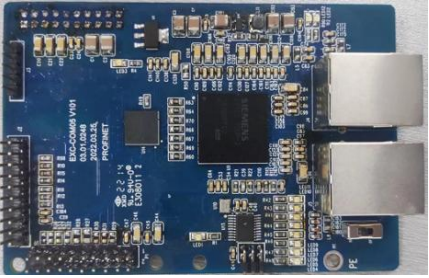

COM05-PN 卡外观图

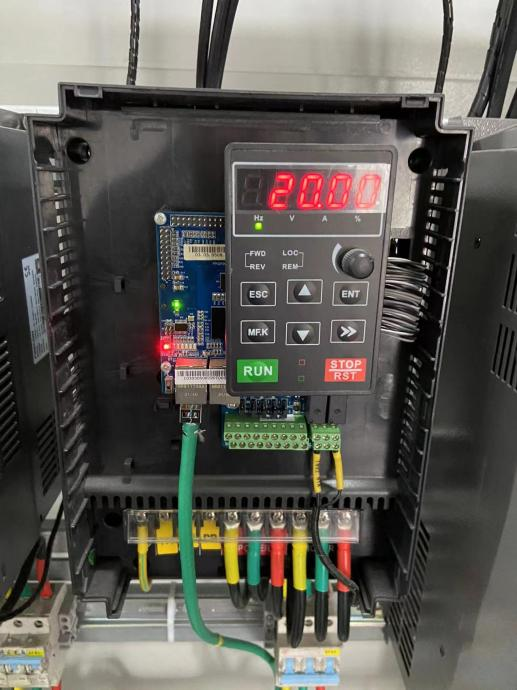

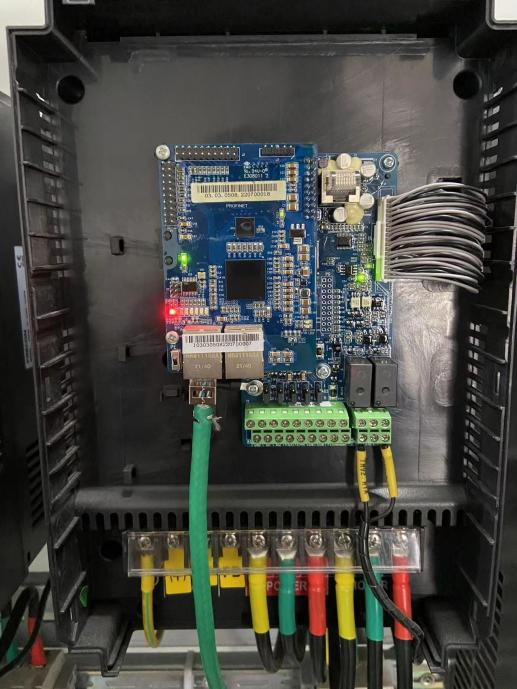

COM05-PN 卡安装实物图

三、产品特点

PROFINET集成了标准以太网和现场总线标准共有的优点:

标准以太网:传输速率高、无线、拓扑灵活

现场总线标准:快速IO通信、故障安全、诊断

PROFINET是100%的以太网:PROFINET是全双工通信,且同样使用IEEE802.3以太网标准,支持环型拓扑、树型拓扑、星型拓扑等结构,优势明显,不再受节点数量的限制。

PROFINET直接从OSI参考模型的数据链路层开始封装数据,大大节省了封装和解封装的时间,传输速度提升明显,对于工业实时控制来说,延时越小越好。

PROFINET将传统以太网的随机通信的模式变成了基于时间的调度机制,每个周期内进行实时IO数据的交换,同时留有一定时间给其他非实时数据进行普通的TCP/IP通信,对IO数据通过优先级功能来保证通信性能和确定性,即2种数据同时存在时,传输设备优先转发PN IO数据,实现了一根电缆上进行实时通信和标准通信的2种功能。

四、优点概括

灵活性高效性高性能
工业无线局域网一条电缆实现所有功能高速应用
故障安全设备/网络诊断高精度
灵活拓扑节能增效大型网络架构
开发标准容易布线传输速率高
网页工具快速更换设备介质冗余
可扩展性耐用/稳定快速启动

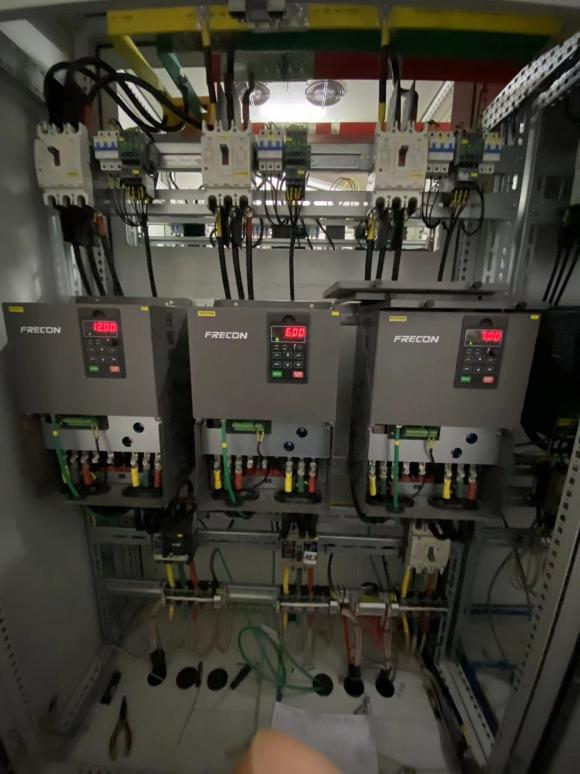

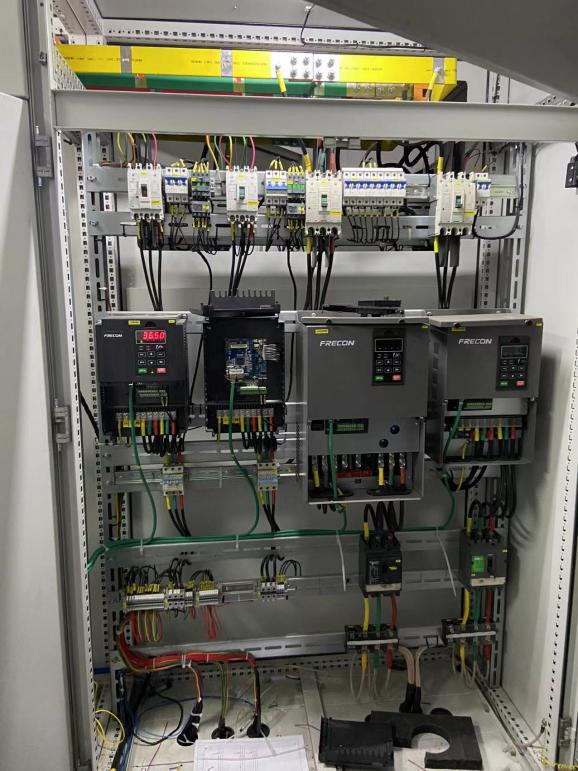

五、现场应用图片
