行业案例 | FR500系列变频器在制香机上的应用

发布日期:2024-01-23 08:40:27发布人:孚瑞肯电气阅读次数:1967次

导读:本文主要介绍FRECON变频器在制香机的应用方案

烧香在在我国乃至全世界已有悠久的历史。在我国各地无论城市、乡村都烧香。如春节、清明、初一、十五、七月半、拜佛、求神、庙会、奔丧都有烧香的习惯,制香业是全国乃至世界市场上永不饱和的一次性消费品,烧香在我国有着巨大的市场,但由于传统制香工艺繁杂,生产速度慢、灰尘多、成本高,在生产经营和消费各环节中严重制约了该产品的生产和发展。手工生产经营者老早就盼着制香机的问世。

无疑“实用新型制香机”以其诸多优点,走向市场。目前市场上制香机的种类有辅助型、省力型、一次成型、全自动型。

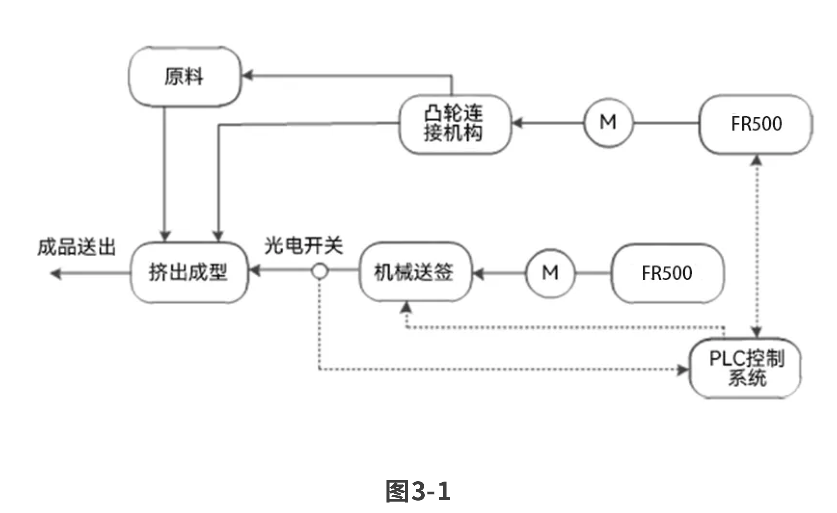

全自动数控制香机由原料送入、机械送签、挤出成型及PLC主控系统几部分构成。

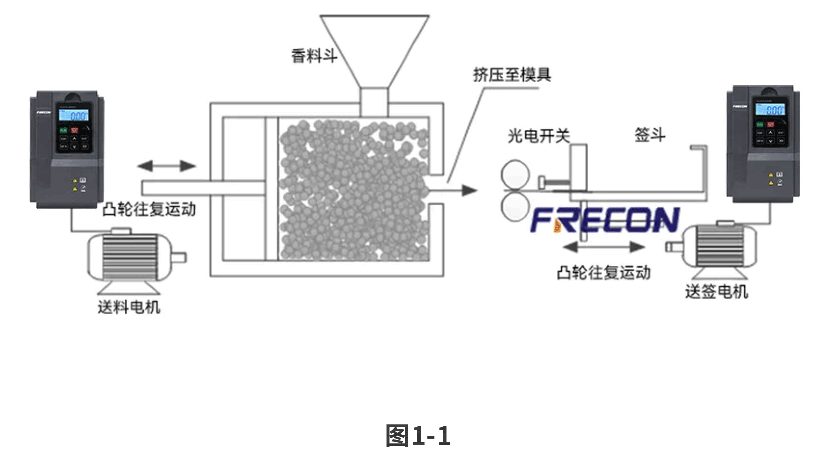

送料系统:香粉搅拌机构及刮刀由变频器驱动,可以将香粉搅拌成均匀、湿度适中的块状,并由刮刀挤到出香模具中。

送签系统:自动送签和手动送签,手动送签仅有一对摩擦轮,将竹签送至出香模具,附着香粉后制成成品,效率相对低下;自动送签机构由电机驱动,并有计数器,速度可调,产效率较高,并可和变频器组成联动分钟可加工250-300根竹香。

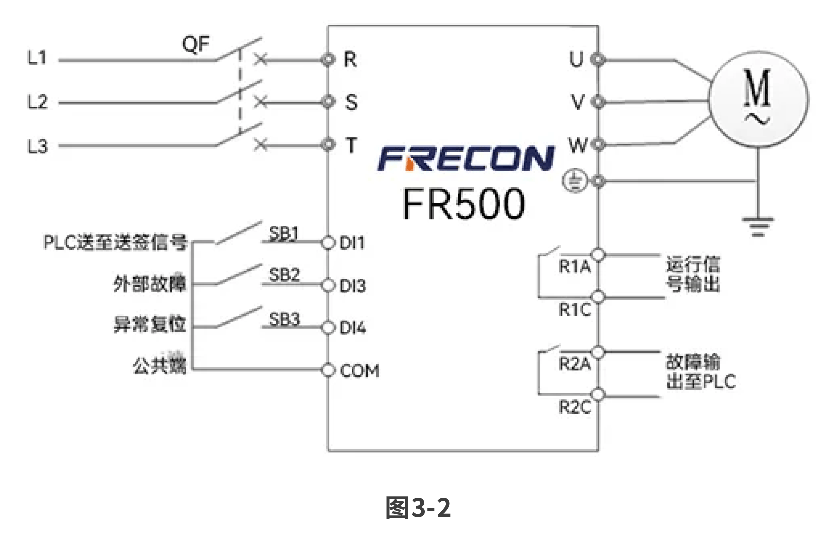

(1)机械送签分为送签及运签两阶段。送签是将竹签送至挤出轨道预定位置,当送签完成,红外线传感器则检测到竹签已经就绪,输出送签完成信号,并发送至PLC控制系统。

(2)变频器接收经过PLC控制系统运算后的送签完成信号,在0.1秒内将运行频率从0Hz加速至给定频率,并以给定频率完成挤出动作。此应用中,给定频率为75Hz。

(3)当挤出开始,运签(即竹签在挤出轨道上完成平移动作)动作开始。运签完毕后,红外线传感器检测信号消失,变频器开始减速,减速时间为0.2秒。至此一个完整的挤出成型流程完成。

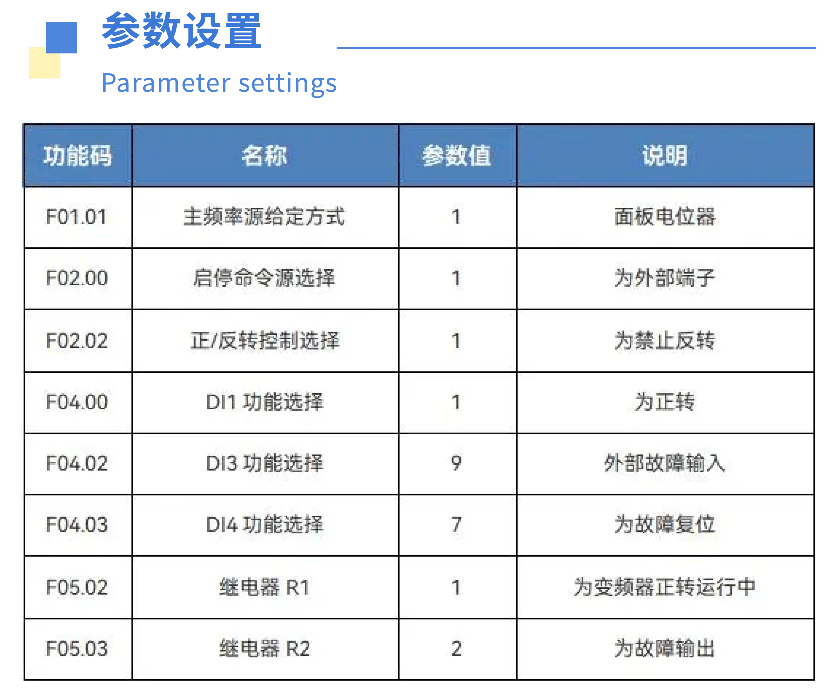

由于FR500变频器为内置制香机专用控制功能,与FR500标准机型相比,程序部分已经针对制香机的应用特性做了适配,并添加了部分制香机专用功能(如电流抑制、电压抑制、抖动抑制等),用户在使用时,无需做过多的复杂设置,仅需要根据实际现场使用情况做简单的参数修改即可。
