行业案例 | FR500变频器在连续输送机的应用

发布日期:2025-07-09 08:50:48发布人:孚瑞肯电气阅读次数:11次

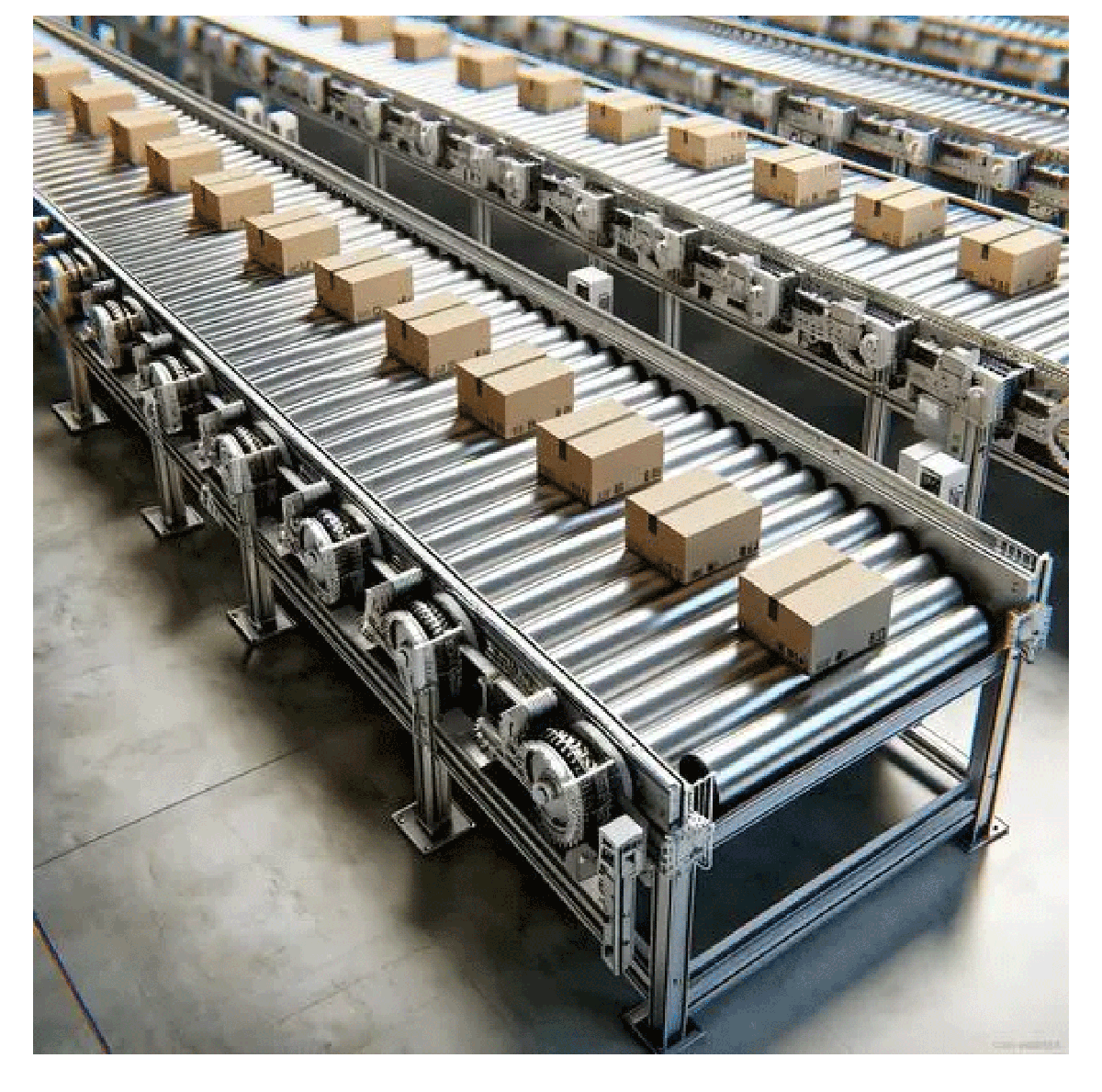

输送机,又称连续输送机,是一种能在特定线路上持续搬运物料的机械。它功能多样,既可实现水平输送,也能完成倾斜输送,还能灵活组成空间输送线路,不过其输送线路通常是固定的。在当下,为提升输送机的性能与运行效率,众多企业选择采用孚瑞肯电气FR500系列变频器,为输送机的稳定、高效运行提供有力保障。

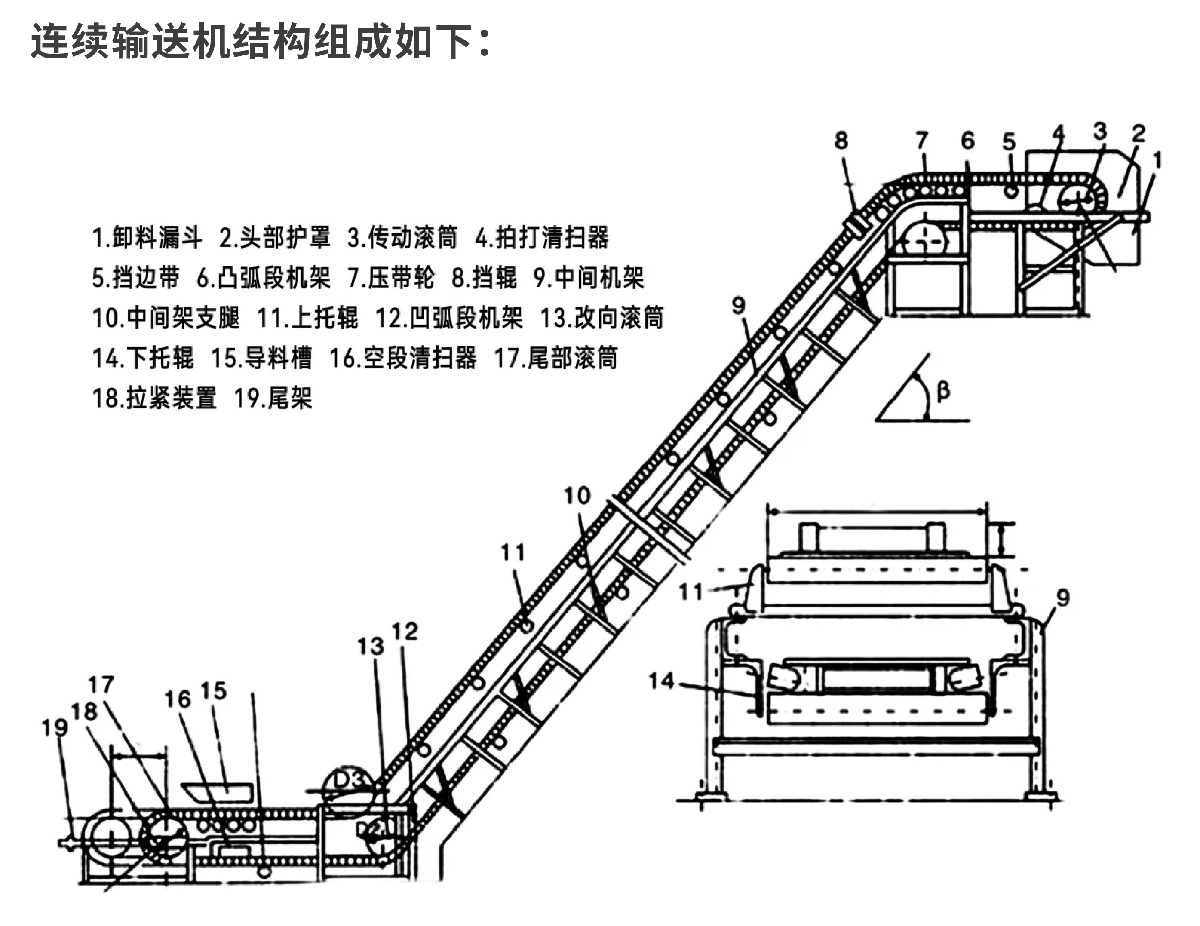

  • 驱动装置动力源,包含电机、减速器等;

  • 输送带为核心运输载体,承载物料。

  • 张紧装置维持输送带张力,常见有螺旋、重锤张紧器,防止打滑或下垂。

  • 支承结构托辊、支架,支撑输送带保平稳运行。改向装置滚筒,改变输送带方向。

  • 装卸料装置如进料斗、出料口,负责物料装载与卸载。

  • 控制系统传感器、PLC等,可调节速度、控制启停并实现安全保护。

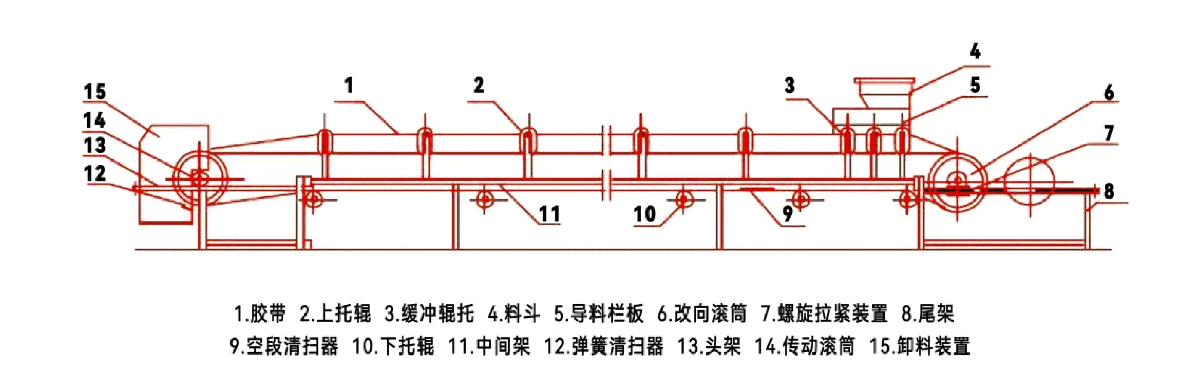

连续输送机多用于物料水平、倾斜输送,垂直输送则采用斗式提升机等设备,部分还能实现空间输送或配合工艺操作。其工艺原理为:驱动装置(电机、减速器)提供动力,经传动结构(链条、滚筒)传递给牵引件或工作构件。

有挠性牵引构件的(如带式输送机),物料置于其上,随连续运动输送;无挠性的(如螺旋输送机),靠工作构件旋转或往复运动输送。线路固定,由改向和导向装置确保物料按预定路径移动,张紧装置维持张力,装卸料装置实现物料交接,控制系统调节速度、控制启停并保障安全。

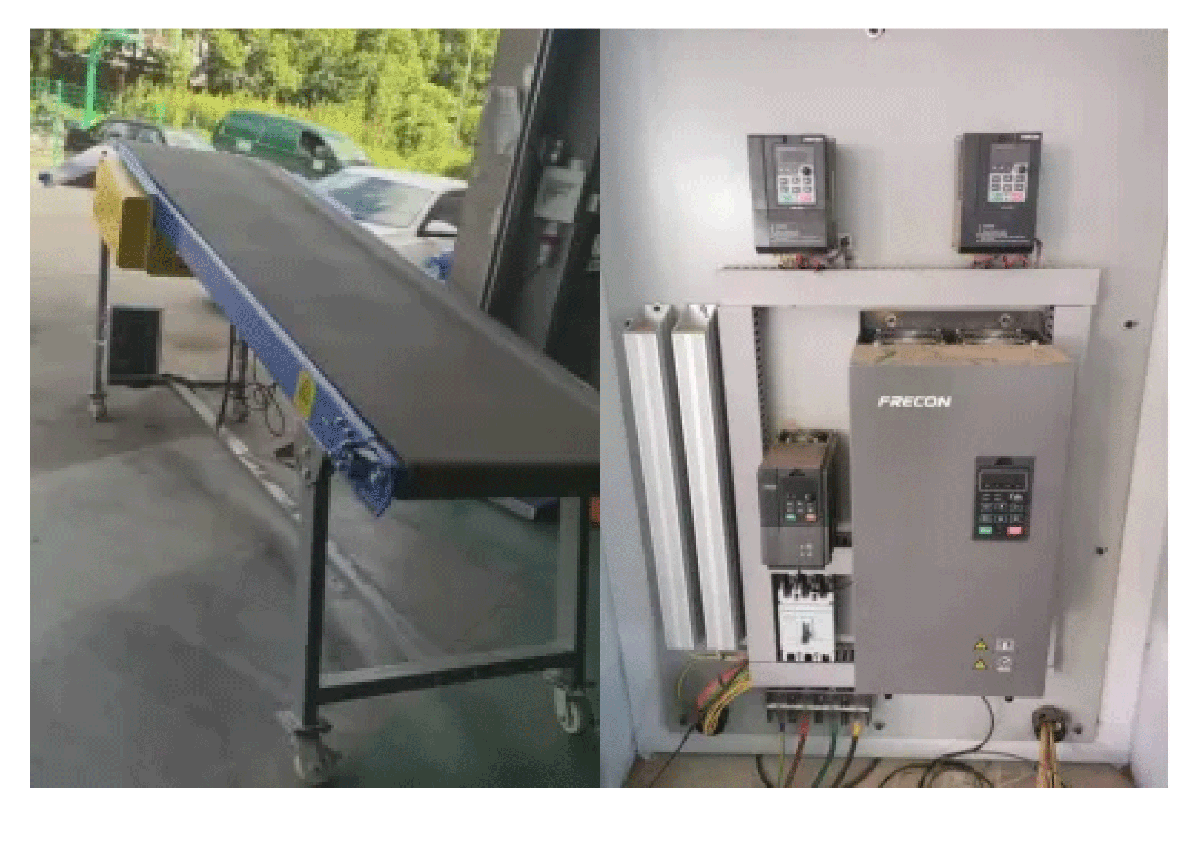

为保障安全生产、减少设备冲击,经研究决定采用孚瑞肯电气FR500系列变频器。考虑到机械部分存在较大误差,利用变频器调速便捷的特性,采用一拖一、双机同步的运行方式。

胶带机运行时,驱动轮鼓通过摩擦牵引胶带运动,胶带凭借张力变形与摩擦力,带动物体在支撑辊轮上移动。

由于胶带属于弹性储能材料,胶带机在停止和运行时均储存大量势能,若直接启动,冲击较大,易引发故障。

因此,胶带机启动时应采用软启动方式,而FR500系列变频器能很好地满足这一需求。

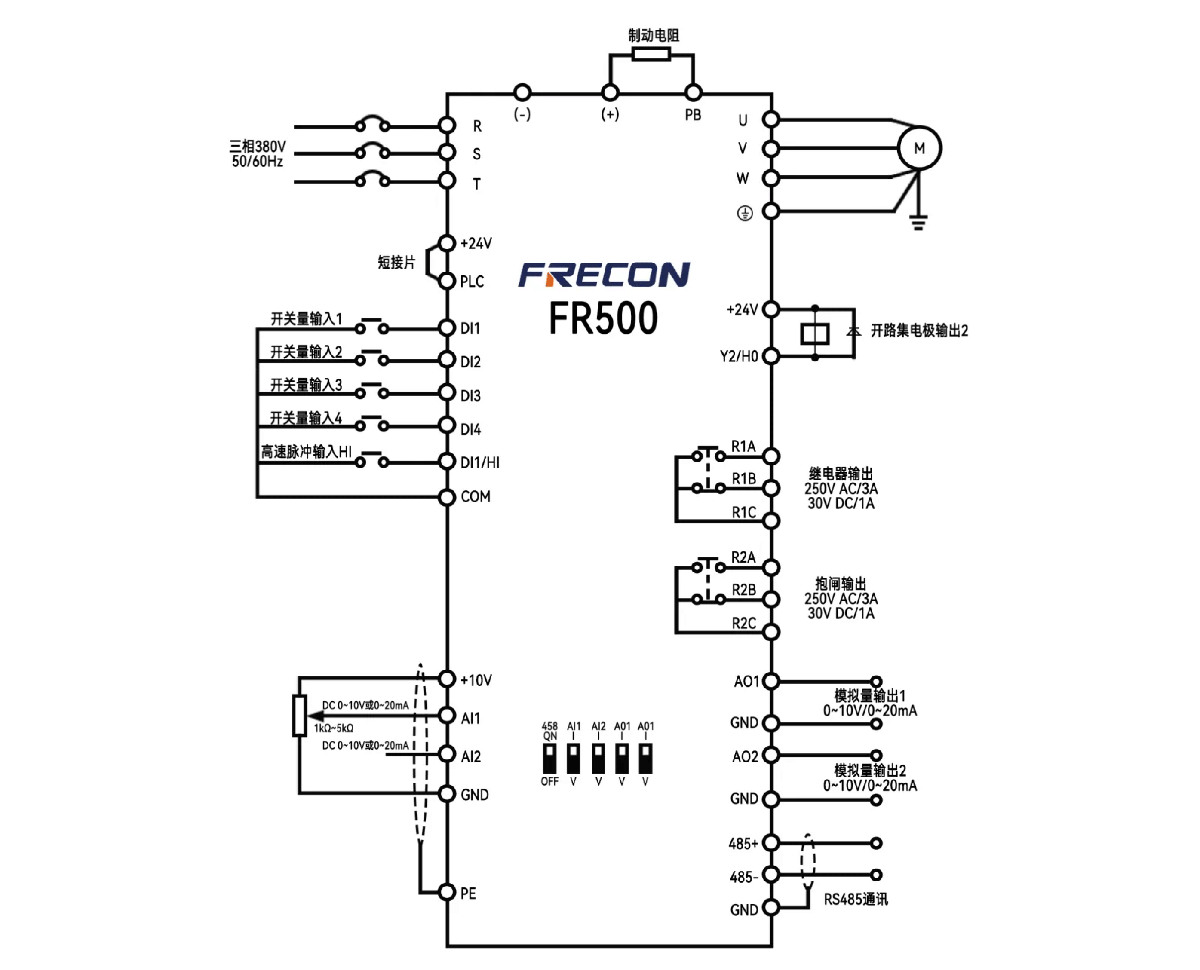

变频器型号为:FR500-4T-015G/018PB,额定功率为15kW,额定电压为三相380V-480V 50Hz/60Hz,数量为2台。

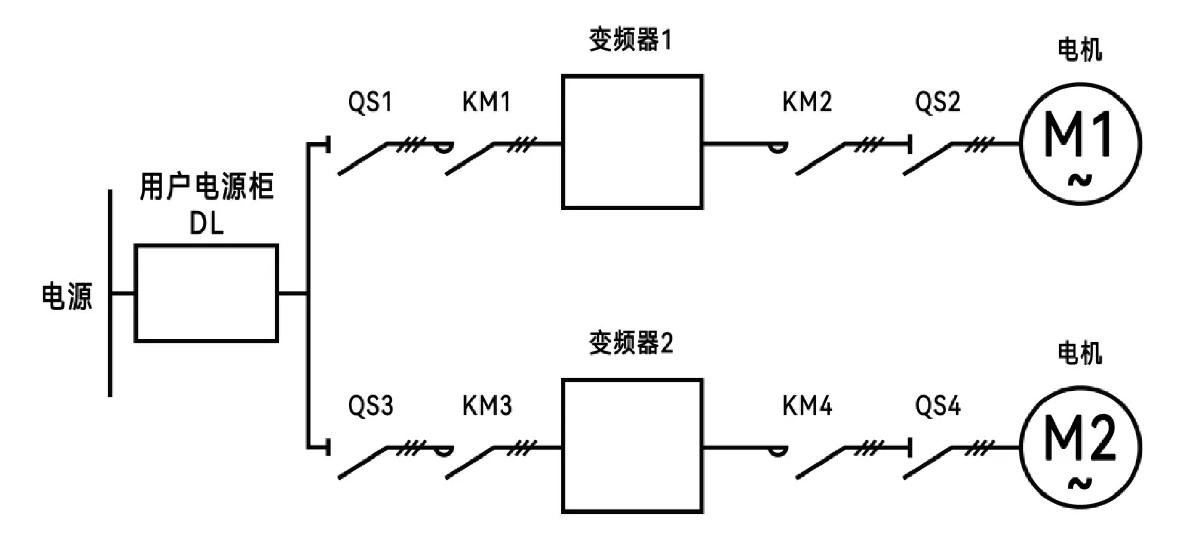

变频器主回路如下:

  • 每台变频器均配备隔离开关和接触器进行控制

  • QS 为隔离开关,KM为接触器

  • 接触器由上位机,PLC 控制

鉴于变频器有软启动、大范围平滑调速、节能显著等优点,孚瑞肯电气FR500矢量变频器运行数月,效果理想。使用后省去换档接触器及调速电阻,节省维修费用与停机时间,提高产量。实现软启动、软停车,减轻电网冲击。频率连续调节让调速更便捷可靠、运行平稳,还改善了操作环境,低速时节能效果尤为突出。
