FRECON产品FR500D在电梯及扶梯的应用

发布日期:2023-08-23 14:30:54发布人:孚瑞肯电气阅读次数:1351次

导读:本文重点介绍FRECON产品FR500D在电梯及扶梯的应用案例

一、引言

自动扶梯和自动人行道在酒店、商场、地铁、火车站、写字楼、会馆、机场等场所应用较多,在方便顾客和提高服务质量等方面起到了相当重要的作用。但由于其使用场合的特殊性,部分扶梯经常处于空转的状态,这必将浪费大量的电能,同时也使扶梯部件(如电机、减速箱、扶手带等)产生不必要的磨损及疲劳损伤。因此孚瑞肯电气针对此不足运用变频器对其进行改造。

统要求变频器启动运行平稳,加速性能好,启动转矩大,过载能力强,同时应具备当变频器调速系统出现故障时,控制系统自动切换到工频运行,保障扶梯输送功能的正常实施。

二、技术要求

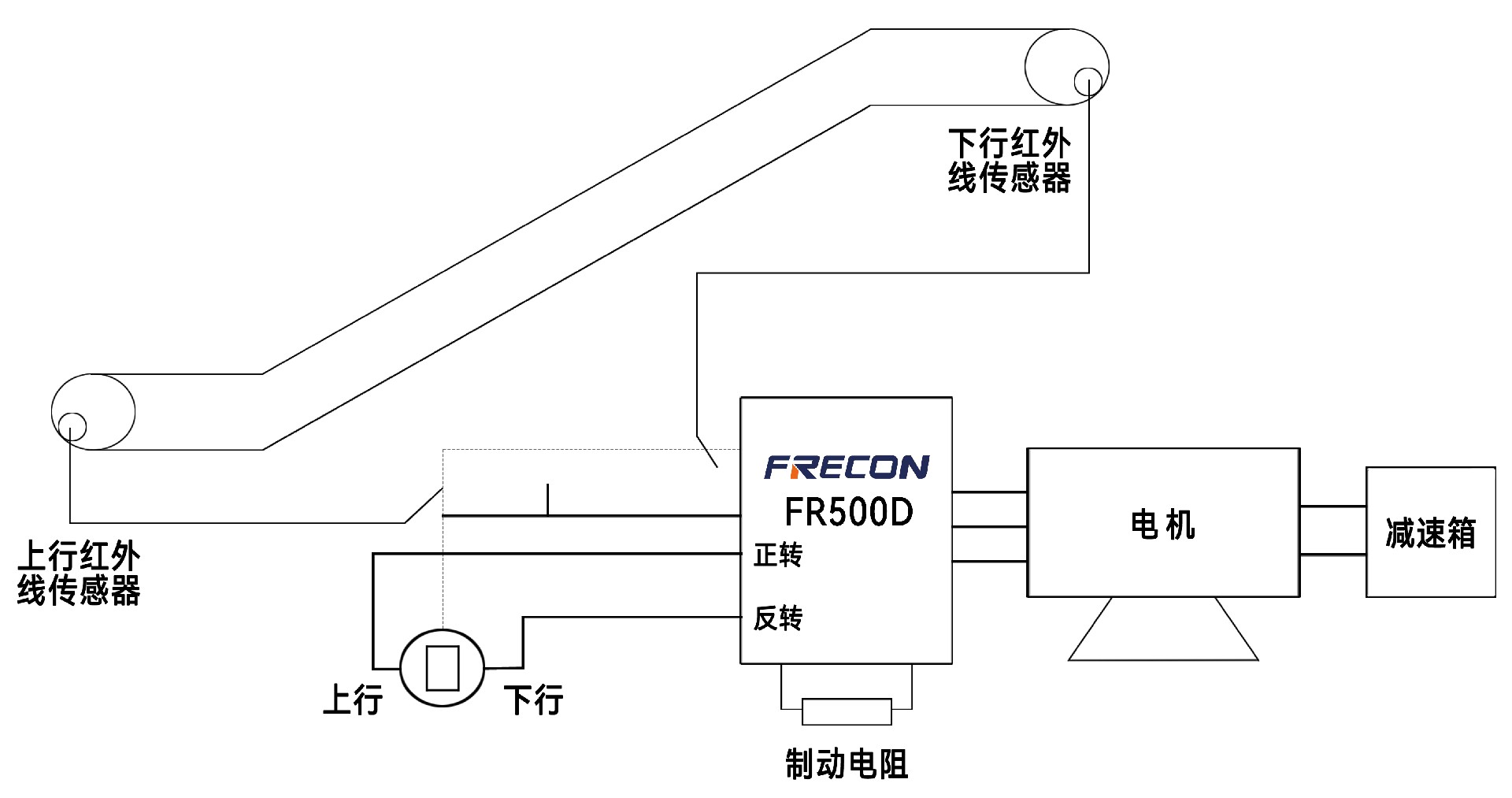

对于客用自动扶梯,一般使用高峰期出现在下午及晚间时段,其余时段使用率较低,具有相当节能空间。根据以上改造原则,从投资成本及自动化水平两方面考虑,拟使用以下变频拖动方案:采用孚瑞肯FR500D系列变频驱动电梯主机,变频器采用多段速控制模式,并设置主频率(低速)、多段速频率 1(高速)两种运行频率。

在电梯首尾处各安装一支红外传感器开关,乘客通过电梯时,红外传感器开关被触发并发出开关信号给变频器。

有客流时,红外传感开关被触发,变频器立即加速到多段速频率 1,并使电梯高速运行。

电梯高速运行时,变频器内置计时器开始计时,若在计时的时间段内再无乘客通过电梯,计时结束后变频器将自动切换到多段速频率0,进行低速运行。若在计时器计时期间,有乘客重新触发光电开关,计时器将重新计时。

对电梯上行和下行,外围控制采用开关互锁,保证扶梯系统的正常工作。为消耗下行,或者制动过程产生的多余能量,需变频器连接制动电阻。

三、控制方案

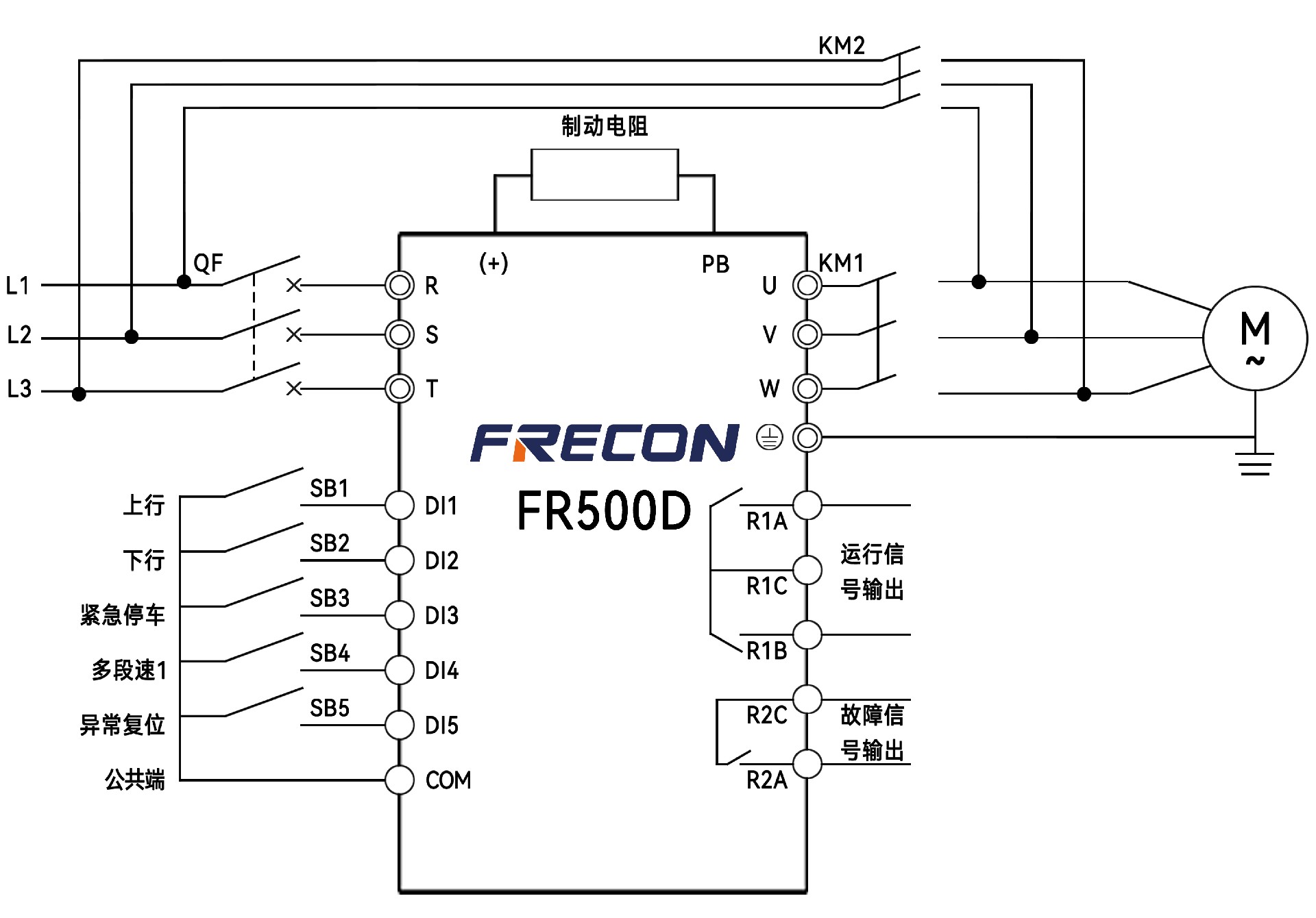

1.控制原理图



电机的电路上都加装了“市电”“节电”接触器,这样可以有“自动”“手动”两种工作模式选择:手动模式下,变频器不工作,整套系统手动起停、工频运行;自动模式下,电机由变频器直接拖动,变频运行。当出现故障,系统自动切换到工频运行。

四、控制优势

(1)该方案采用FR500D变频器,在自动转矩控制模式下具有低频启动高扭矩、响应速度快等特点,在0.25Hz启动时转距可达180%额定转矩,完全能够满足扶梯的工艺要求。

(2)变频器为容性负载,可有效改善电机的功率因数,减少无功损耗。

(3)变频器具有短路、缺相、过流、过压、过载、过热等多种电子保护装置,并具有丰富的故障报警输出功能,有效保证整个系统的正常运行。

(4)无客流量时电梯运行速度很低,机械磨损大为降低。

(5)变频拖动系统的启动、停止及速度转换的过程平稳顺畅,舒适感好。

(6)有手动/自动两种工作模式,在变频器出现故障的情况下,仍可手动工作方式继续运行。

五、主要参数设置

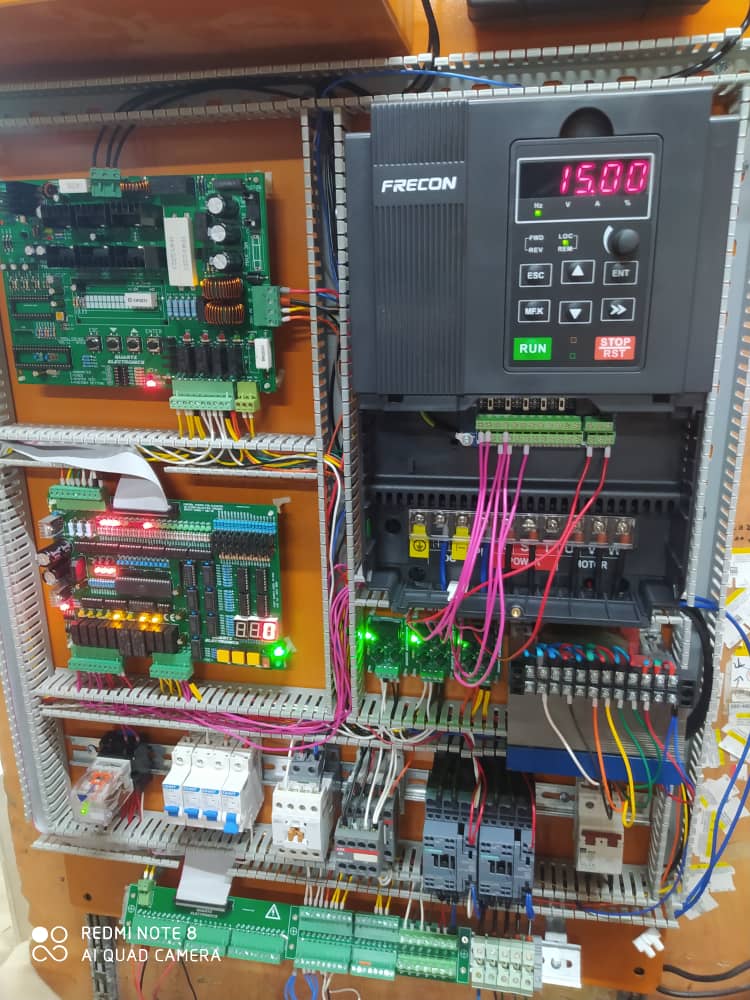

六、现场应用照片
