行业案例 | FR500系列变频器在工业洗衣机上的应用

发布日期:2024-01-18 18:07:13发布人:孚瑞肯电气阅读次数:1312次

导读:本文主要介绍FRECON变频器在工业洗衣机上的应用方案

一、引言

工业洗衣机从普通型发展到全自动型,目前全自动型工业洗衣机多数采用多台双速交流电动机,由于结构简单、牢固、价格便宜等特点,得到广泛的应用。但其缺点是调速性能差,速度突变大,振动大。随着电力半导体技术的发展,近些年来,交流变频调速器在工业洗衣机应用已较为普及。

二、工艺流程

针对工业洗衣机负载低速高启动转矩特性及外部控制接口等要求,孚瑞肯FR500系列变频器很好地满足了高转矩、多段速、宽电压范围、高温及方便的通讯方式等要求,成功实现了低速洗涤、高速甩干等工艺流程,经过实践,达到了很好的使用效果。

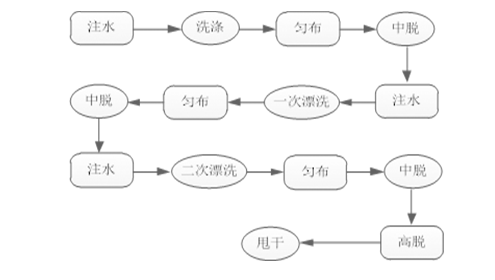

该类型工业洗衣机的洗涤过程如下:


                                                      图2-1

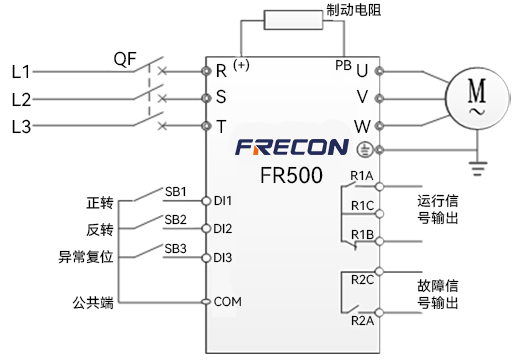

三、控制方案


                                                        图3-1

该工业洗衣机本身有内置专用控制电脑进行控制。各工艺阶段的运行速度在变频器上直接设定,考虑到不同的被洗涤物要求的洗涤时间,各工艺阶段的运行时间由工业洗衣机的内置专用控制电脑进行控制或采用变频器的简易PLC来完成。

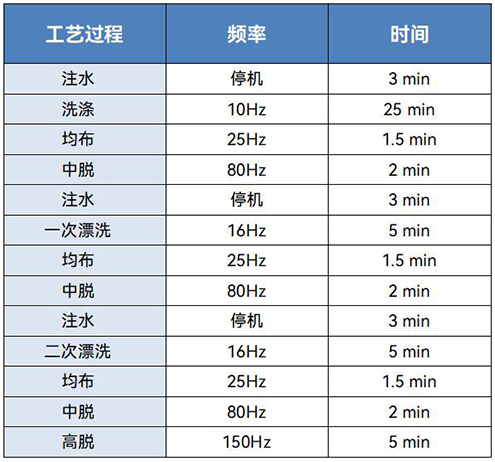

变频器控制后实现的洗衣机各阶段工艺参数表:

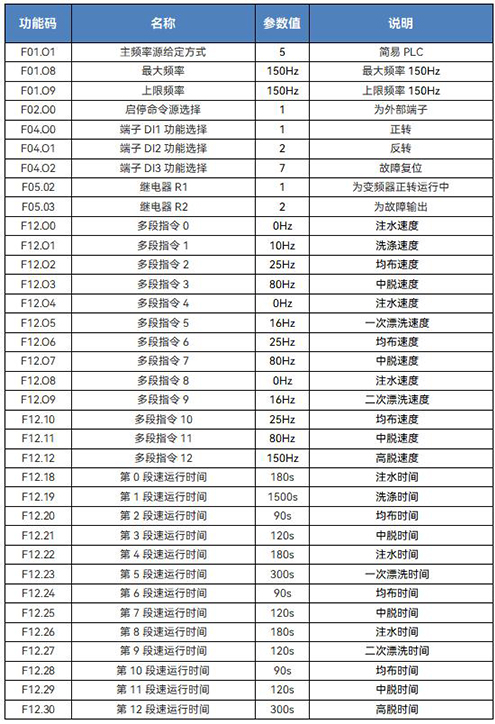

四、变频器主要参数设置

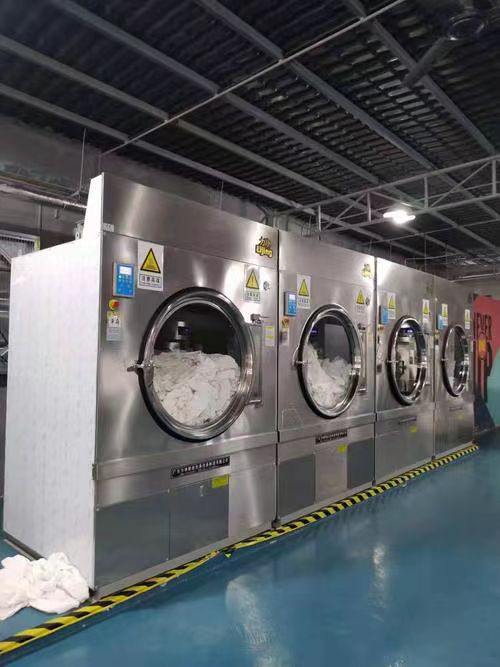

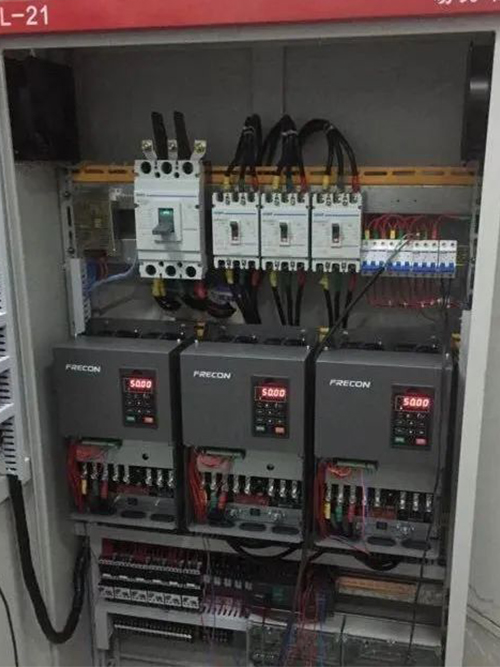

五、现场应用图片
