行业案例 | FR500系列变频器在离心管桩机上应用

发布日期:2024-09-20 11:51:14发布人:孚瑞肯电气阅读次数:432次

管桩机在没有使用变频器以前,普遍采用电磁电机调速或直流电机调速。由于电磁电机调速精度不高,调速范围有限,有些需要高速时无法实现。由于管桩生产过程中,需要运行不同的速度和时间,只能靠操作工人手动调节速度,用秒表计算不同速度的运行时间。这样,就造成操作工人劳动强度特别大,生产效率也很低。如果操作工人精力不集中,还可能造成管桩报废,给工厂带来巨大损失。管桩机在没有采用变频器以前,普遍采用电磁电机调速或直流电机调速。

管桩放在主动轴和被动轴的夹角位置上,电动机带动主动轴旋转,管桩在主动轴的摩擦带动下按照一定的速度和时间来旋转。

管桩机的主要结构包括主机架、模具系统、离心系统、振动装置、混凝土浇筑系统、切割设备、蒸汽养护系统、自动控制系统、液压系统和安全防护系统。这些部分共同作用,确保管桩生产过程的顺利进行,提供高质量的预制管桩。

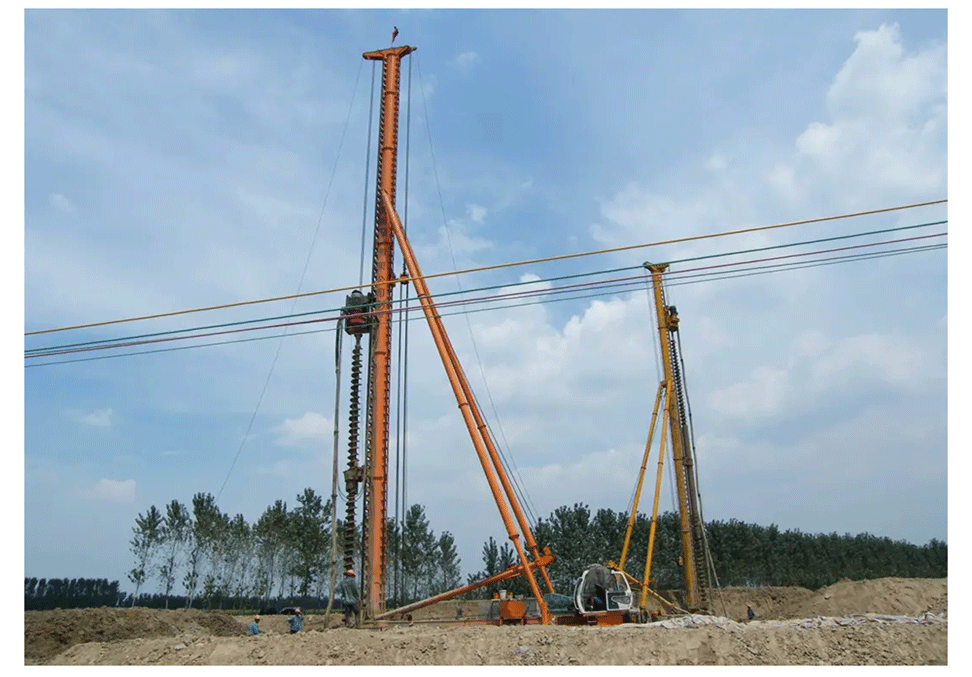

1.‌静压式打桩机:采用静力作用原理进行沉桩安装。它通过直接施加上部的工作荷载,利用钢垫板所产生的土体反力和静力反作用产生的推力,将桩体压入土中。静压式打桩机特别适用于单桩薄壁管桩和高阻桩的安装,施工效率高、质量可靠,尤其适合在城市建筑密集区域和对振动控制要求较高的工程中使用。其优点包括施工噪音小、振动小,对周围环境影响小,施工效率高,质量易于控制。

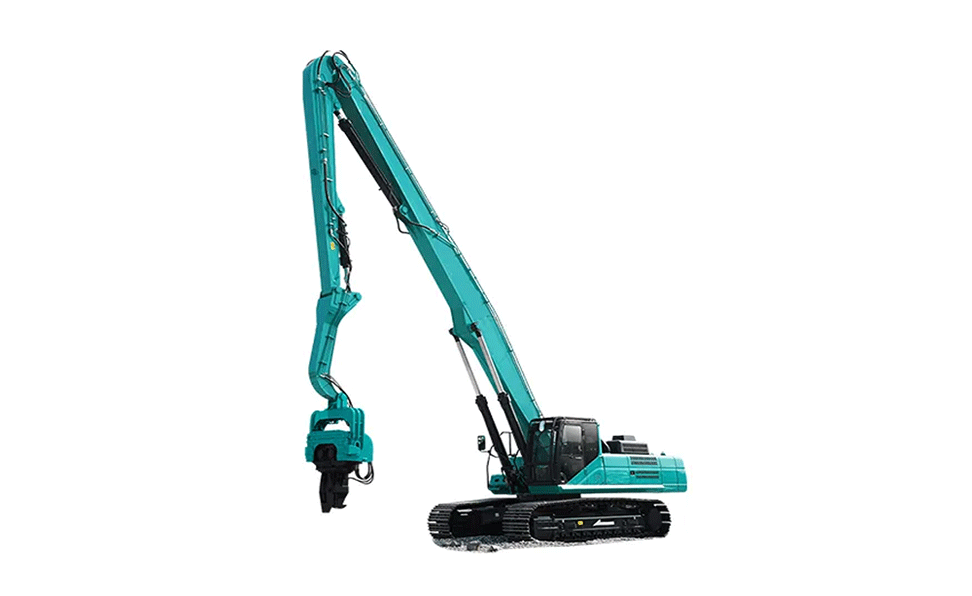

2.‌振动式打桩机:‌通过振动作用将地下土壤的阻力转化为桩身的侧向位移,从而实现沉桩安装。振动作用能够有效地降低土体的阻力,提高打桩效率。振动式打桩机特别适用于软土层和沉积物地层,其震动幅度大、施工效率高,且能在一定程度上减少噪音和振动干扰。优点包括打桩效率高,适用于多种土层;可降低噪音和振动干扰。

3.‌沉拔式打桩机:‌通过重物的拔起和沉落来实现沉桩安装,结合了钻进和锤打的混合施工方式,能够持续施工并根据需要在桩顶和桩底进行调整。沉拔式打桩机适用于砂、砾、卵石深层地层和各种类型的地基,其适应性强、控制精度高,能够满足复杂地质条件下的施工需求。优点包括适应性强,能够应对多种地质条件;控制精度高,施工灵活。

在整个管桩的生产过程中,在离心机上成型是最为关键的环节,这个过程分为:布料、二级过度、密实三个阶段,每个阶段对管桩的旋转速度和时间要求各不相同,而且不同管壁厚度和长度的管桩,对这三个阶段的转速和时间要求都不一样,这就需要变频器能按照不同类型的管桩,来调节电动机在每个工作阶段,在不同的时间,运行不同的速度,运行不同的时间,以确保管桩的产品质量。

孚瑞肯变频器针对管桩工艺要求特点,开发了适用于各种管桩机的FR500系列变频器,它具有启动力矩大,根据生产管桩尺寸的大小不同,、原材料等工艺要求,可以任意设置不同的运行频率和运行时间,大大提高了生产效率,具有很好的节能效果,减轻了操作工人的劳动强度。

(1)变频器经过低速、低中速、中速、高速四个过程;

(2)调速范围宽,转速稳定,必须满载启动,启动力矩应在电机100%额定力矩以上;

(3)低速运转的时间长,要求低速力矩大。

采用孚瑞肯变频器简易PLC功能,该变频器可以对低速、中低速、中速、高速四个速度的设置,并且每个速度对应的运行时间可以任意设置。
